بلبرینگ خطی چیست؟ انواع بلبرینگ خطی
بلبرینگهای خطی حرکات بسیار دقیق و روان دارند و برای کاربردهای مختلف استفاده میشوند، این بلبرینگها جهت کاهش سایش حداقلی دارای ساختاری برای تحمل نیروها و هدایت خطی آنها هستند.
بلبرینگهای خطی انواع مختلفی دارد که هر کدام ساختار و کاربرد مخصوص به خود را دارند، بلبرینگهای خطی در بسیاری از دستگاهها و صنایع مختلف کاربرد فراوان شده است و حرکتی روان و دقیق را برای آنها فراهم کند.
در این مطلب از سهند بلبرینگ میخواهیم اطلاعاتی درباره بلبرینگ خطی و انواع بلبرینگ خطی ارائه دهیم برای کسب اطلاعات بیشتر با ما همراه شوید.

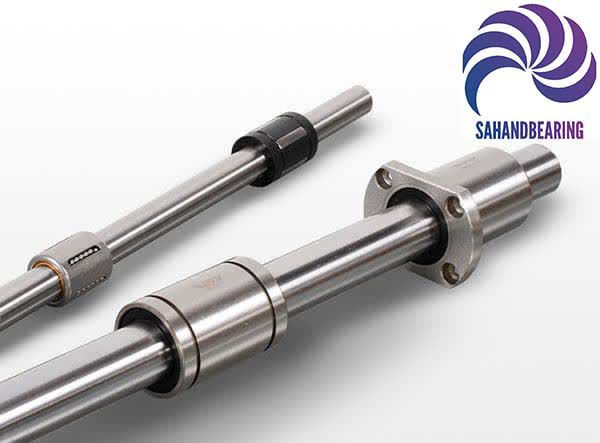

بلبرینگ خطی چیست؟
بلبرینگ خطی نوعی یاتاقان است که عملکرد آن تامین حرکت خطی دقیق با اصطکاک پایین در طول یک محور است این بلبرینگها وظیفه به حداقل رساندن اصطکاک و تحمل بار را برعهده دارند.
این بلبرینگها به دلیل دقت بالا و لقی کم و امکان استفاده در دستگاههایی با دقت بالا محبوبیت و کاربرد گستردهای دارند.
بلبرینگهای خطی برای آنکه بتوانند حرکتی دقیق و روان داشته باشند به یک میله با دقت و صافی سطح مناسب نیاز دارند که برای این منظور از شفتهای هارد و هارد کروم استفاده میشوند، این نوع شفتها با داشتن سختی بالا ک سطح بسیار صاف برای ساخت یک محور خطی مناسب هستند.
انواع بلبرینگ خطی
بلبرینگهای خطی در صنایع مختلفی کاربرد دارند و در مدلهای بسیار متنوع تولید میشوند که هر کدام کاربرد خاص خوب را دارند در این بخش میخواهیم به معرفی بلبرینگهای خطی بپردازیم.

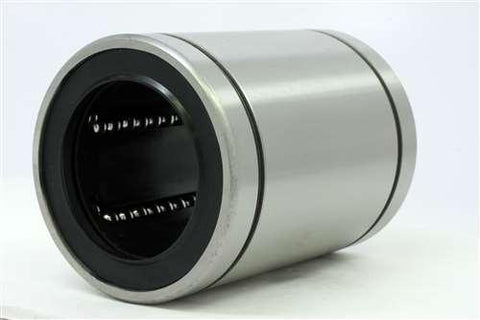

بلبرینگ خطی ساده

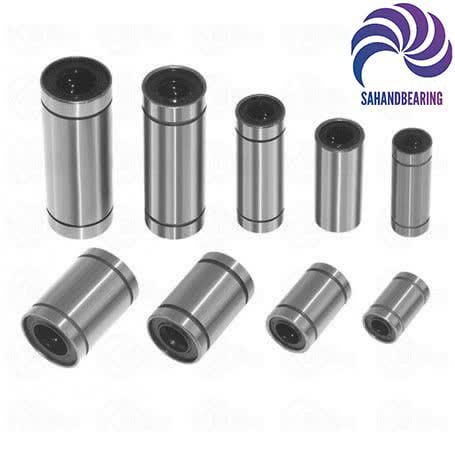

بلبرینگ خطی ساده سادهترین نوع بلبرینگ خطی است که ظاهری استوانهای دهید و تحت عنوان سری LM در بازار هستند، برای استفادهای بلبرینگهای خطی سریLM به یک نگهدارنده مخصوص نیاز دارید تا آنها را مهار کنید، نام گذاری این نوع بلبرینگها به صورت LM…UUاست ته قسمت میانی نشانگر قطر داخلی بلبرینگ و L نشان دهنده طول بلبرینگ میباشد.
بلبرینگ خطی فلنج دار
بلبرینگ خطی فلنج دار یکی دیگر از بلبرینگهای خطی است که نصب و مهار آن بسیار آسان است، فلنج تعبیه شده یا داشتن سوراخهایی با اندازه استاندارد این امکان را فراهم میکند تا توسط چند پیچ بلبرینگ خطی را به نقطه مورد نظر متصل کنید.
بلبرینگهای خطیر فلنج دار از نظر نوع فلنج دارای تنوع زیادی هستند که پر کاربردترین آنها سری LMF با فلنج دایره ای، سری LMK با فلنج مربعی و سری LMH است.
بلبرینگ خطی بلوکی

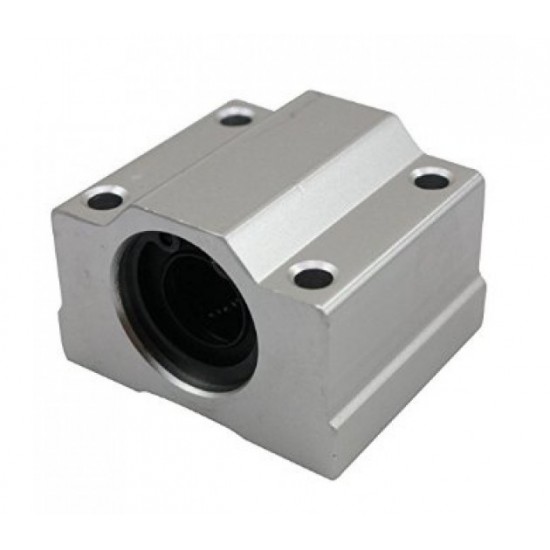

بلبرینگهای خطی بلوکی که یکی دیگر از انواع بلبرینگهای خطی هستند از بو بلبرینگ خطی سری LM با یک بلوک آلومینیومی تشکیل شده اند، در حقیقت این مدل مشکل مهار کردن بلبرینگهای سری LM را برطرف کرده و سوراخهایی که در چهار طرف بلوک تعبیه شده امکان اتصال آن به سطوح مختلف زا فراهم میسازد در بلبرینگ خطی بلوکی بال بوشینگ اصلی درون بلوک آلومینیوم توسط دو خار فنری در رو طرف محصور میشود.
بلبرینگ خطی شیار دار

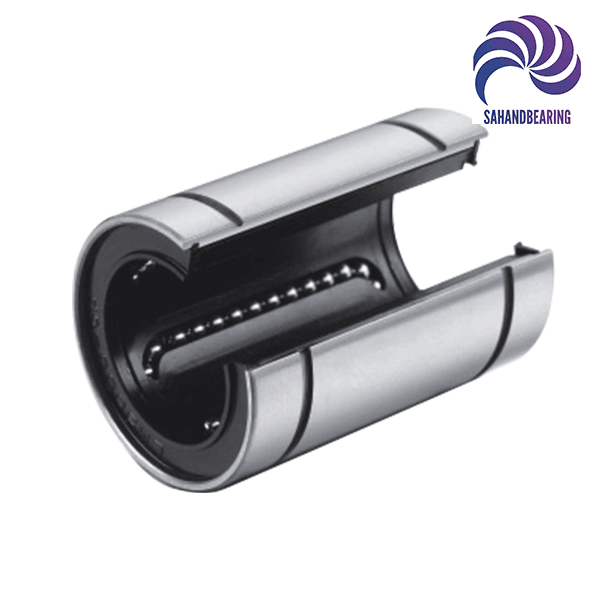

بلبرینگهای خطی شیار دار دارای شکافی در طول بلبرینگ هستند این شیار در واقع برای قرارگیری بلبرینگ بر روی شفتهای پایه دار تعبیه شده است برای به کارگیری این مدل معمولا از یک بلوک آلومینیومی استفاده میکند تا امکان مهار آن فراهم شود.
بلبرینگهای خطی شیار دازد با مدل LM….UUOP شناخته میشوند که قسمت میانی نشان دهنده قطر داخلی است و حرف OP نشان دهنده این است که بلبرینگ از نوع شیاردار است.
بلبرینگی خطی بلوکی شیار دار

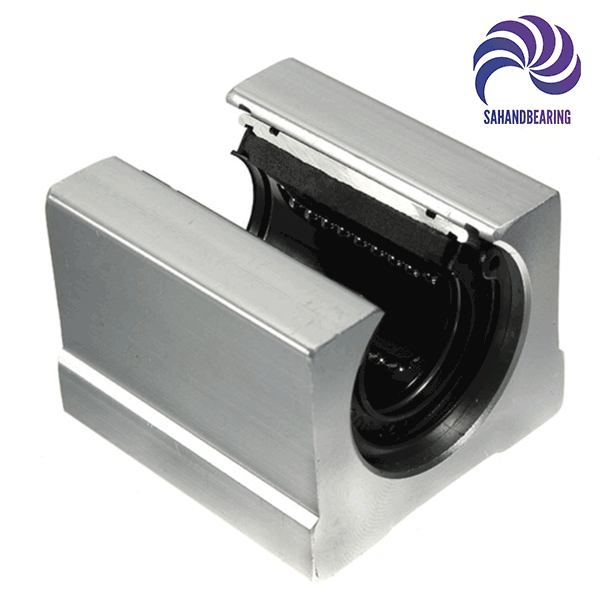

بلبرینگ خطی بلوکی شیار دار یکی دیگر از انواع بلبرینگ خطی است که از یک بلبرینگ خطی شیار دار و یک بلوک آلومینیومی تشکیل شده است، این بلبرینگهای خطی به دلیل داشتن شیار برای قرار گرفتن بر روی شفتهای پایه دار مناسب هستند، بلبرینگهای خطی بلوکی شیار دار تخت عنوان سری SBR در بازار موجود هستند، مهمترین ویژگی این نوع بلبرینگها داشتن سوراخهای رزوه شده در چهار طرف بلوک است که برای اتصال بلبرینگ به سطح مورد نظر گرفته شده است.
+
کاربرد بلبرینگ خطی
بلبرینگهای خطی در صنعتهای مختلف کاربرد دارند در این بخش از مقاله میخواهیم کاربرد بلبرینگ خطی را بیان کنیم.
- ماشین آلات صنعتی
یکی از مهمترین کاربردهای بلبرینگ خطی در ماشین آلات صنعتی است، بلبرینگ خطی در ماشین آلات صنعتی مختلف از جمله نوار نقاله، ماشینهای نساجی، تجهیزات نجاری و سیستمهای اتوماسیون صنعتی کاربرد دارد. با وجود بلبرینگهای خطی، حرکت خطی صاف و ثابت برای اجزای مختلف ماشین آسان میشود و عملکرد مطلوبی خواهند داشت.
- ماشین ابزار دقیق
بلبرینگهای خطی از قطعاتی هستند ته در ماشینهای ابزار مانند ماشینهای برش، فرز، تراش، مته و آسیاب استفاده میشوند، آنها حرکت صاف و دقیقی را برای اسلاید ابزار، میز کار و سایز اجزا فراهم کرده و عملیات ماشین کاری دقیق را امکان پذیر میکند.
- رباتیک
بلبرینگهای خطی نقش مهمی در رباتیک دارند و داشتن حرکتی صاف و دقیق را در بازوهای ربات، محرکهای خطی و سایر سیستمهای رباتیک امکان پذیر خواهد بود، در حقیقت با وجود بلبرینگهای خطی رباتهای مختلف صنعتی و شرکتی موقعیتی دقیق و کنترل کامل بر حرکات خود خواهند داشت.
- تجهیزات چاپ
بلبرینگهای خطی در چاپگرهای سه بعدی کاربرد دارند و حرکت دقیق و روان هد چاپ و پلتفرم ساخت را راحتتر میکنند آنها نقش مهمی در لایه برداری دقیق و پرینتهای سه بعدی با کیفیت بلا دارند و در صورت نبود این قطعه کار چاپ دچار اختلال میشود.
- تجهیزات پزشکی
بلبرینگهای خطی در دستگاهها و تجهیزات پزشکی مانند رباتهای جراحی، دستگاههای Xray، اسکنرهای سی تی، سیستمهای موقعیت یابی بیمار و اتوماسیون آزمایشگاهی کاربرد دارند، با وجود بلبرینگ خطی در این دستگاهوها حرکنی صاف و دقیق برای رویهای پزشکی و عملکر تجهیزات ارائه میکند.
- هوا فضا و دفاع
بلبرینگهای خطی در هوا فضا و دفاع برای اهداف گوناگون مانند ارابه فرود هواپیما، سیستمهای هدایت موشک، سیستمهای موقعیت یابی ماهوارهای و کنترل کابین خلبان کاربرد دارند و با وجود آنها این تجهیزات هوایی حرکتی صاف و دقیق در محیطهای سخت ارائه میدهند.
- تجهیزات حمل و نقل
بلبرینگهای خطی، در سیستمهای حمل و نقل مانند قطار، اتوبوس و سایر وسایل نقلیه استفاده میشوند، این قطعات برای ایجاد حرکت خطی صاف و کنترل شده ر درهای کشویی، سیستم صندلیها، سیستم تعلیق و دیگر اجزای این وسایل نصب و استفاده میشوند.
- سیستمهای اتوماسیون
بلبرینگ خطی در سیستمهای اتوماسیون مانند خطوط مونتاژ، ماشین آلات بسته بندی، سیستمهای جا به جایی مواد و رباتهای انتخاب و جاسازی نیز کاربرد دارند با وجود آنها حرکات خطی ثابت و دقیق برای فرایندهای تولید کارآمدتر خواهد بود.
- سیستمهای CNC
سیستمهای CNC که کار ماشین کاری و برش به شکل اتوماتیک را انجام میدهد دارای بلبرینگهای خطی است تا موقعیت دقیق و حرکت ابزار برش را امکان پذیر کند، در حقیقت این قطعه برای داشتن دقت و تکرار پذیری بالا در عملیات ماشین کاری CNC بسیار اهمیت دارد.
- تجهیزات آزمایشگاهی
بلبرینگهای خطی در ابزار و تجهیزات آزمایشگاهی مانند دستگاههای تحلیلی، سیستمهای جابه جایی و سیستمهای حمل و نقل کاربرد دارند و با وجود آنها فرایندهای مهم و حیاتی آزمایشگاهی حرکتی خطی و دقیق خواهند داشت.
عوامل موثر در انتخاب بلبرینگ خطی
عوامل موثر در انتخاب بلبرینگ خطی شامل موارد زیر میشود:
- ظرفیت بار: مهمترین عامل برای انتخاب بلبرینگ خطی ظرفیت بار است و به حداکثر مقدار باری که بلبرینگ میتواند بدون به خطر انداختن عملکرد یا طول عمر آن را تحمل کند.
قبل از انتخاب یک یاتاقان خطی محاسبه حداکثر بار مورد انتظار بلبرینگ حین کار ضروری است، برای ایجاد ایمنی و جلوگیری از خرابی زودهنگام باید بلبرینگ با ظرفیت بار بیش از بارهای پیش بینی شده انتخاب کنید.
- اندازه: یکی از علل خرابی بلبرینگ خطی اندازه نادرست است، اطمینان از اندازه دقیق و داشتن ظرفیت بار مناسب برای دستگاه ضروری است و با اطلاع از آن میتوان احتمال خرابی بلبرینگ را به حداقل رساند.
- شرایط محیطی: محیط عملیاتی نقش مهمی در نحوه عملکرد و طول عمر بلبرینگ دارد عواملی مانند دمای زیاد، رطوبت، گرد و غبار و قرار گردن در معرض مواد شیمیایی میتواند بر عملکرد بلبرینگ تاثیر منفی بگذارد، به همین دلیل در محیطهای سخت ممکن است برای محافظت از بلبرینگ در برابر آلایندهها و خوردگیها لازم است بلبرینگی خطی را انتخاب کنید که برابر شرایط محیطی موجود مقاومت کنند.
- مدت زمان ماندگاری: توجه به طول عمر بلبرینگ به ویژه در کاربردهایی که تعمیر و تعویض غیر ممکن است، ضروری میباشد، سازندگان بلبرینگ یا عمر پیش بینی شدهای بر اساس شرایط خاص، بار و رتبه بندی سرعت ارائه میدهد.
انتخاب یک بلبرینگ با طول عمر مناسب خرابی بلبرینگ را به حداقل میرساند.
- سرعت عمل: سرعت عمل فاکتور مهمی برای انتخاب بلبرینگهای خطی است، سرعتهای بالا ممکن است باعث افزایش اصطکاک و گرما شده و در نهایت منجر به سایش و کاهش عمر یاتاقان میشود، تولید کنندگان برای یاتاقانهای خطی خود یک رتبه بندی از سرعتها ارائه میدهند.
خرید بلبرینگ خطی
برای خرید بلبرینگ خطی باید به پارامترهای مختلفی از جمله صنعت مورد نظر، نوع بلبرینگ خطی، سایز بلبرینگ خطی، برند تولیدی بلبرینگ توجه کنید.
برای خرید بلبرینگ خطی میتوانید به صفحه فروشگاهی سهند بلبرینگ مراجعه کنید و انواع بلبرینگ و مشخصات فنی و ویژگیهای آن را مطالعه کنید و بلبرینگ خطی مورد نظر خود را انتخاب و خریداری کنید.
کلام آخر
به پایان این مطلب از سهند آکادمی رسیدیم امید است اطلاعاتی که در خصوص بلبرینگ خطی در اختیار شما قرار دادیم مفید باشد چنانچه در این خصوص نیاز به کسب اطلاعات بیشتری دارید میتوانید با استفاده از شمارههای موجود در سایت با کارشناسان ما ارتباط برقرار کنید و از آنها مشاوره بگیرید.
