بلبرینگ آنگولار چیست؟
بلبرینگ آنگولار (Angular Contact Bearing): قلب تپنده ماشین آلات صنعتی
مقدمه: چرا بلبرینگ آنگولار انقلابی در مهندسی مکانیک است؟
در دنیای پیچیده یاتاقانها، بلبرینگهای آنگولار به عنوان ستاره های ناشناخته صنعت شناخته میشوند. این قطعات کوچک اما حیاتی، توانایی تحمل همزمان بارهای شعاعی و محوری را دارند و در سیستمهای پرسرعت مانند موتورهای الکتریکی پیشرفته تا تجهیزات سنگین صنعتی کاربرد دارند. در این مقاله، به طور کامل با ساختار، انواع و کاربردهای این بلبرینگها آشنا میشویم.

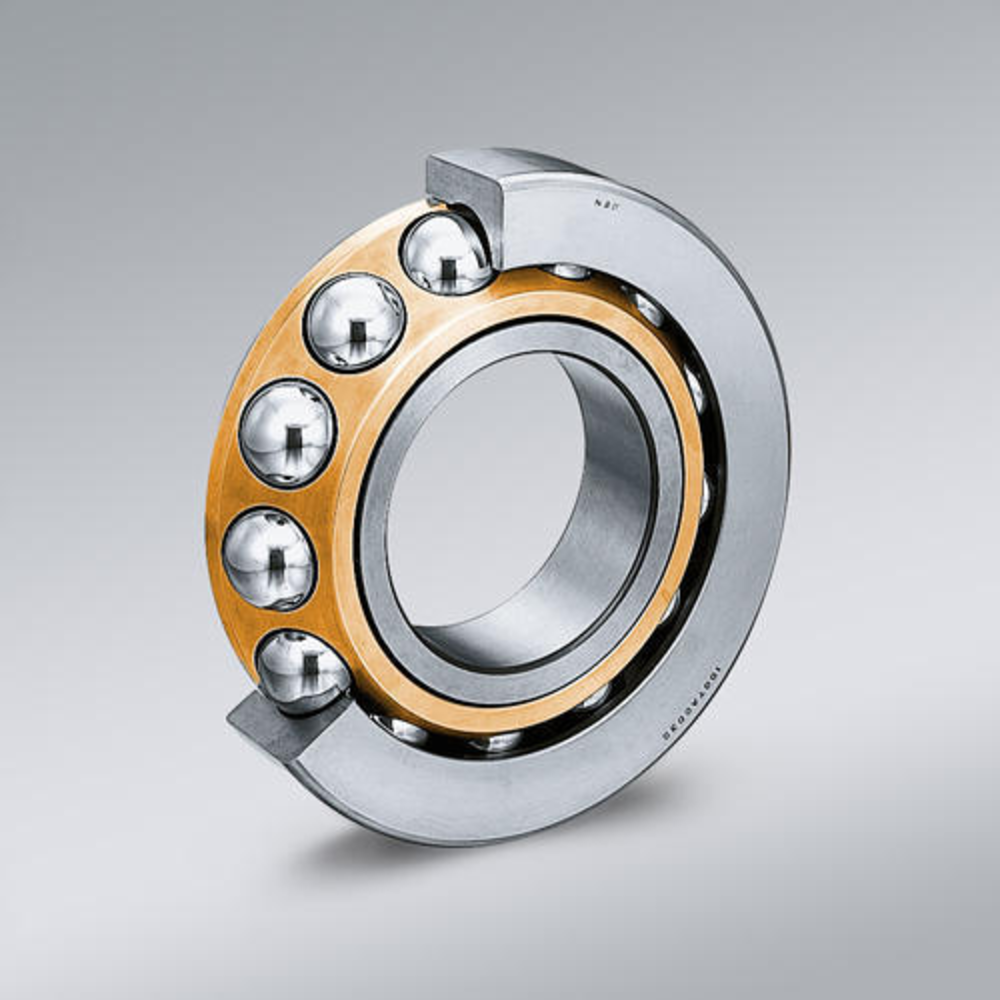

ساختار و طراحی بلبرینگ آنگولار
اجزای اصلی:
- رینگ داخلی (Inner Ring) با شیارهای مخصوص

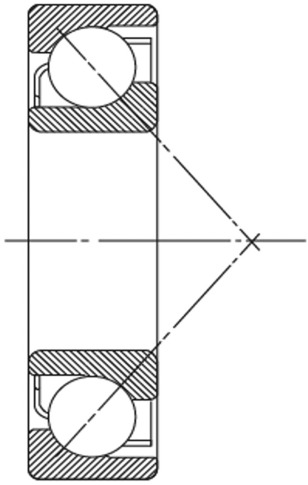

- رینگ خارجی (Outer Ring) با زاویه تماس طراحی شده
- ساچمه های فولادی (Steel Balls) با دقت میکرونی
- قفسه (Cage) از جنس برنج، پلیمر یا فولاد
مشخصات فنی کلیدی
| پارامتر | محدوده استاندارد | توضیحات |
|---|---|---|
| زاویه تماس (Contact Angle) | ۱۵° تا ۴۰° | تعیین کننده نسبت بار محوری به شعاعی |
| سرعت مجاز (RPM) | تا ۲۰,۰۰۰ دور/دقیقه | بسته به نوع روانکاری و طراحی |
| دقت ساخت (ABEC Class) | ABEC 3 تا ABEC 9 | هرچه عدد بالاتر، دقت بیشتر |
| ظرفیت بار استاتیک (C0) | ۵ kN تا ۳۰۰ kN | براساس استاندارد ISO 76 |
انواع بلبرینگهای آنگولار براساس طراحی
۱. تک ردیفه (Single Row)
پرکاربردترین نوع با قابلیت نصب جفتی (Back-to-Back یا Face-to-Face)
۲. دو ردیفه (Double Row)
ظرفیت بار بالاتر با کاهش نیاز به تنظیم دقیق
۳. چهار نقطه ای (Four-Point Contact)
تحمل بارهای محوری دوطرفه بدون نیاز به نصب جفتی
انتخاب صحیح بلبرینگ: ۵ فاکتور حیاتی
- نسبت بار محوری به شعاعی (با استفاده از فرمول α = arctan(Fa/Fr))
- دمای عملیاتی (از -۳۰°C تا +۱۵۰°C برای انواع استاندارد)
- نوع روانکاری (گریس، روغن یا خشک)
- محدوده سرعت دورانی
- ملاحظات هزینه و طول عمر
کاربردهای صنعتی شاخص
- صنعت خودروسازی: سیستمهای تعلیق پیشرفته و گیربکسهای اتومات
- هوا فضا: موتورهای توربین و سیستمهای کنترل پرواز
- تجهیزات پزشکی: دستگاههای MRI و تجهیزات جراحی رباتیک
- انرژیهای نو: توربینهای بادی و سیستمهای خورشیدی ردیاب
نکات نگهداری و عیب یابی
برای افزایش طول عمر بلبرینگهای آنگولار:
- بازرسی منظم لقی محوری (Axial Play)
- کنترل دمای کاری (نباید از ۸۰°C تجاوز کند)
- تعویض بهموقع روانکارها
- استفاده از سیستمهای مهر و موم پیشرفته (Seals)
جدول مقایسه انواع بلبرینگهای آنگولار
| نوع | زاویه تماس | ظرفیت بار محوری | کاربرد نمونه |
|---|---|---|---|
| ۷۲۳۰ BEP | ۴۰° | بالا | پرسهای هیدرولیک |
| ۷۰۱۶ CD/P4A | ۱۵° | متوسط | اسپیندل ماشینکاری |
سوالات متداول (FAQ)
آیا میتوان بلبرینگ آنگولار را به تنهایی نصب کرد؟
خیر، معمولاً نیاز به نصب جفتی یا استفاده از بلبرینگهای دو ردیفه دارد.
تفاوت اصلی با بلبرینگهای شیار عمیق چیست؟
طراحی شیارهای مورب و زاویه تماس مشخص که امکان تحمل بار ترکیبی را فراهم میکند.
محاسبات مهندسی: فرمولهای حیاتی برای طراحی سیستمها
۱. محاسبه زاویه تماس بهینه
α: زاویه تماس (درجه)
Fa: بار محوری (N)
Fr: بار شعاعی (N)
مثال: اگر Fa = 5000 N و Fr = 3000 N باشد:
α = arctan(5000/3000) ≈ 59° → انتخاب بلبرینگ با زاویه ۴۰° و ظرفیت اضافی
۲. محاسبه طول عمر (L10)
L10: طول عمر برحسب میلیون دور چرخش
C: ظرفیت بار دینامیکی (N) ← از کاتالوگ سازنده
P: بار معادل دینامیکی (N)
بار معادل دینامیکی (P):
X: ضریب بار شعاعی ← جدول زیر
Y: ضریب بار محوری ← جدول زیر
| زاویه تماس | X | Y |
|---|---|---|
| ۱۵° | ۰.۷۸ | ۰.۶۳ |
| ۳۰° | ۰.۶۷ | ۱.۲۵ |
| ۴۰° | ۰.۵۴ | ۱.۵۵ |
۳. محاسبه ظرفیت استاتیکی (C0)
S0: ضریب ایمنی (۱.۵ تا ۲ برای کاربردهای عمومی)
P0 = ۰.۶Fr + ۰.۵Fa
۴. محاسبه سرعت مجاز (nmax)
dm: قطر متوسط بلبرینگ (mm) = (d + D)/2
A: ضریب تجربی ← ۱,۰۰۰,۰۰۰ برای گریس معدنی
۵. محاسبه سختی محوری (Axial Stiffness)
K: سختی (N/μm)
δ: تغییر شکل محوری (μm)
مثال: برای بلبرینگ ۷۲۰۸B با K = 500 N/μm و بار 2000 N:
δ = 2000 / 500 = 4 μm
۶. محاسبه دمای کاری
T: دمای کاری (°C)
μ: ویسکوزیته روانکار (cSt)
n: سرعت دورانی (rpm)
