جدول سایز رولبرینگ سوزنی

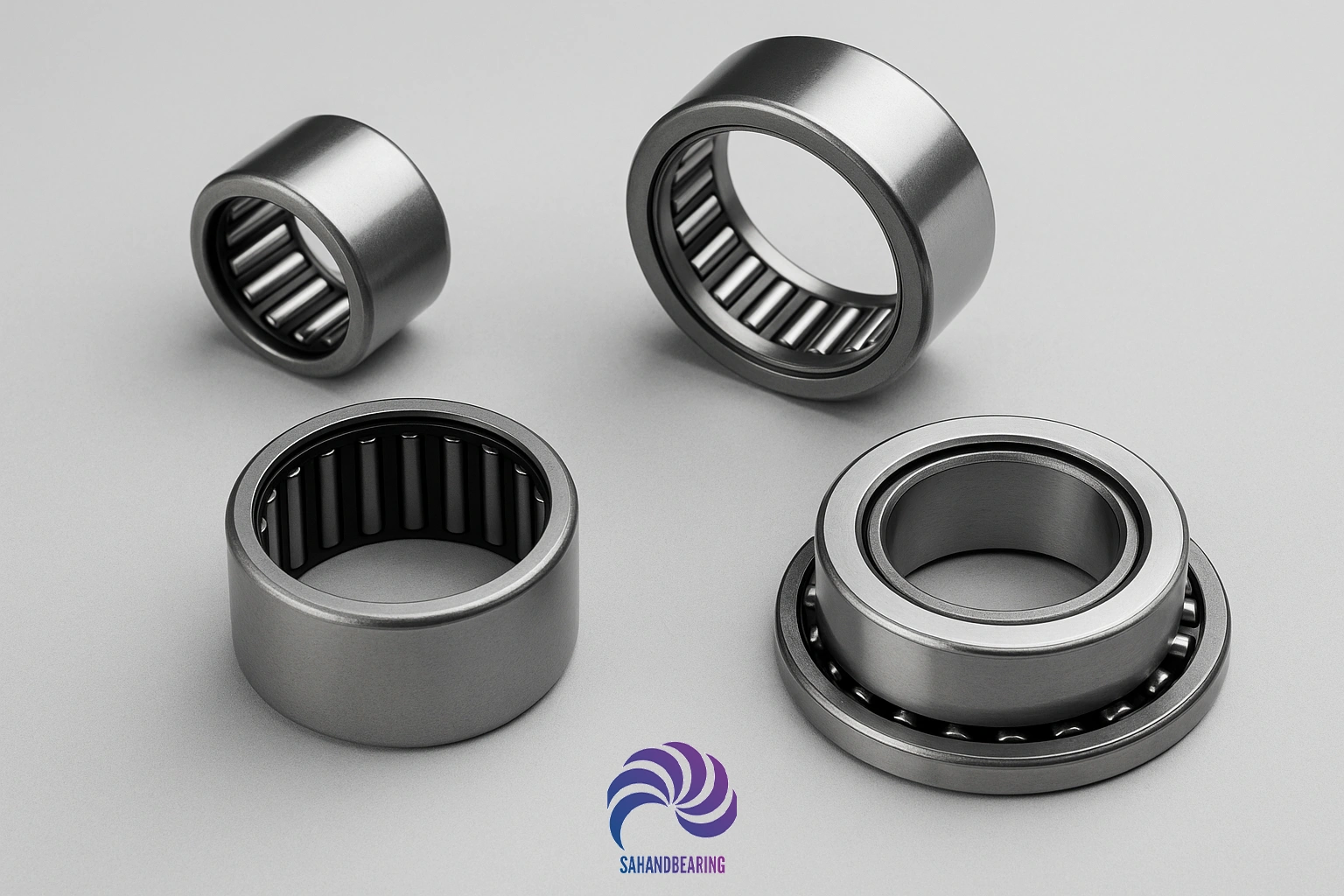

رولبرینگ های سوزنی انواع و اقسام زیادی دارند و هر کدام در شرایط مختلفی کاربرد دارند.مثلا رولبرینگ های HK برای شافت های صیقلی و کم فشار مناسبند در صورتی که رولبرینگ سوزنی NKI با داشتن یک بوش داخلی صیقلی توانایی نصب بر روی شافت های غیرصیقلی را دارد و همچنین با ساچمه ها و ابعاد بزرگ تر از رولبرینگ سوزنی HK قابلیت تحمل فشار بیشتری را دارد.

در ادامه این مقاله سایز انواع مختلف رولبرینگ های سوزنی گنجانده شده تا شما بتوانید با دسترسی آسان به ابعاد انواع رولبرینگ های سوزنی و مشخصات فنی ان ها بهترین انتخاب را برای خود داشته باشید.

جهت مشاهده انواع رولبرینگ های سوزنی موجود در فروشگاه اینترنتی سهند بلبرینگ اینجا کلیک کنید

جهت مشاهده صفحه جدول اندازه بلبرینگ های 6000 هزاری اینجا کلیک کنید

جهت مشاهده صفحه جدول اندازه رولبرینگ های مخروطی اینجا کلیک کنید

جدول سایز رولبرینگ سوزنی HK

رولبرینگ سوزنی سری HK نوعی بلبرینگ بدون حلقه داخلی است که از غلتک‌های سوزنی‌شکل باریک و بلند تشکیل شده و طراحی بسیار فشرده‌ای دارد. این رولبرینگ‌ها مستقیماً روی شفت سخت‌کاری شده کار می‌کنند و به همین دلیل فضای بسیار کمی اشغال می‌کنند.

✅ ویژگی‌های رولبرینگ سوزنی HK:

بدون حلقه داخلی (مستقیم روی شفت می‌چرخد)
طراحی بسیار نازک و مناسب برای فضاهای محدود
تحمل بار شعاعی بالا نسبت به اندازه کوچک
دارای قفسه فولادی یا پلیمری برای نگهداری سوزن‌ها
نصب ساده با پرس در محل

🔧 کاربردها:

گیربکس‌ها و سیستم‌های انتقال قدرت
موتورهای الکتریکی کوچک
ابزارهای دستی و صنعتی
کمپرسورها، چاپگرها، دستگاه‌های اتوماسیون

💡 نکته مهم: اگر شفت شما سخت‌کاری نشده باشد، بهتر است از سری‌های دیگر مانند HK...IR (با حلقه داخلی) استفاده کنید.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
HK0408	4 mm	8 mm	8 mm	1.5 g
HK0509	5 mm	9 mm	9 mm	2 g
HK0608	6 mm	10 mm	8 mm	2.5 g
HK0609	6 mm	10 mm	9 mm	3 g
HK0709	7 mm	11 mm	9 mm	3.2 g
HK0808	8 mm	12 mm	8 mm	3.5 g
HK0810	8 mm	12 mm	10 mm	4 g
HK1010	10 mm	14 mm	10 mm	5 g
HK1210	12 mm	16 mm	10 mm	6 g
HK1412	14 mm	20 mm	12 mm	9 g
HK1512	15 mm	21 mm	12 mm	10 g
HK1612	16 mm	22 mm	12 mm	11 g
HK1816	18 mm	24 mm	16 mm	13 g
HK2016	20 mm	26 mm	16 mm	15 g
HK2216	22 mm	28 mm	16 mm	17 g
HK2516	25 mm	32 mm	16 mm	20 g
HK3016	30 mm	37 mm	16 mm	24 g
HK3516	35 mm	42 mm	16 mm	30 g

جدول سایز رولبرینگ سوزنی NK

رولبرینگ سوزنی سری NK یکی از پرکاربردترین انواع رولبرینگ‌های سوزنی است که به‌صورت بدون حلقه داخلی طراحی شده و برای کاربردهایی مناسب است که شفت به‌صورت سخت‌کاری و سنگ‌زنی‌شده باشد.

✅ ویژگی‌های رولبرینگ سوزنی NK:

بدون حلقه داخلی (شفت به‌عنوان مسیر غلتش استفاده می‌شود)
طراحی باریک و فشرده با ظرفیت تحمل بار شعاعی بالا
دارای قفسه نگهدارنده سوزن‌ها (پلی‌آمیدی یا فولادی)
برخی مدل‌ها دارای آب‌بند لاستیکی (RS/2RS) هستند
برای دورهای بالا و بارهای سنگین ایده‌آل است

🔧 کاربردهای رایج:

گیربکس‌ها
ماشین‌آلات صنعتی
تجهیزات کشاورزی
ابزارهای برقی
موتور سیکلت و خودرو

💡 نکته: اگر شفت ماشین‌کاری و سخت‌کاری نشده باشد، پیشنهاد می‌شود از سری NKI (همان مدل همراه با حلقه داخلی) استفاده کنید.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NK5/10	5 mm	10 mm	10 mm	4 g
NK6/10	6 mm	12 mm	10 mm	5 g
NK7/12	7 mm	14 mm	12 mm	6 g
NK8/12	8 mm	15 mm	12 mm	7 g
NK9/12	9 mm	16 mm	12 mm	8 g
NK10/12	10 mm	17 mm	12 mm	9 g
NK12/16	12 mm	19 mm	16 mm	11 g
NK15/20	15 mm	23 mm	20 mm	18 g
NK16/20	16 mm	24 mm	20 mm	19 g
NK17/20	17 mm	25 mm	20 mm	20 g
NK20/20	20 mm	28 mm	20 mm	23 g
NK22/20	22 mm	30 mm	20 mm	25 g
NK25/20	25 mm	33 mm	20 mm	28 g
NK30/20	30 mm	40 mm	20 mm	35 g
NK35/30	35 mm	45 mm	30 mm	55 g
NK40/30	40 mm	50 mm	30 mm	60 g
NK45/30	45 mm	55 mm	30 mm	65 g
NK50/35	50 mm	62 mm	35 mm	78 g
NK60/35	60 mm	72 mm	35 mm	92 g

جدول سایز رولبرینگ سوزنی NKI

رولبرینگ سوزنی سری NKI نوعی رولبرینگ شعاعی با حلقه داخلی است که برای فضاهای محدود طراحی شده و در عین حال تحمل بار شعاعی بالا دارد. این سری شبیه به سری NK است، با این تفاوت مهم که دارای حلقه داخلی می‌باشد و نیازی به سخت‌کاری شفت ندارد.

✅ ویژگی‌های رولبرینگ NKI:

دارای حلقه داخلی برای استفاده با شفت‌های معمولی
طراحی جمع‌وجور و باریک
مناسب برای بارهای شعاعی سنگین
نصب آسان و عدم نیاز به ماشین‌کاری دقیق شفت
در برخی مدل‌ها دارای آب‌بند (RS/2RS) جهت جلوگیری از نفوذ گرد و غبار و رطوبت

🔧 کاربردها:

ماشین‌آلات صنعتی
تجهیزات کشاورزی
گیربکس‌ها و انتقال قدرت
موتورهای الکتریکی و پمپ‌ها

💡 نکته: اگر فضا محدود باشد و شفت به‌درستی سخت‌کاری و سنگ‌زنی شده باشد، می‌توان به‌جای NKI از مدل NK (بدون حلقه داخلی) استفاده کرد تا صرفه‌جویی فضایی بیشتری شود.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NKI 5/16 TN	5 mm	15 mm	16 mm	15 g
NKI 6/12 TN	6 mm	16 mm	12 mm	12 g
NKI 6/16 TN	6 mm	16 mm	16 mm	16 g
NKI 7/12 TN	7 mm	17 mm	12 mm	14 g
NKI 7/16 TN	7 mm	17 mm	16 mm	18 g
NKI 8/12 TN	8 mm	18 mm	12 mm	16 g
NKI 8/16 TN	8 mm	18 mm	16 mm	20 g
NKI 9/16 TN	9 mm	19 mm	16 mm	22 g
NKI 10/16	10 mm	22 mm	16 mm	27 g
NKI 12/16	12 mm	24 mm	16 mm	30 g
NKI 15/20	15 mm	27 mm	20 mm	45 g
NKI 17/20	17 mm	29 mm	20 mm	52 g
NKI 20/20	20 mm	32 mm	20 mm	60 g
NKI 25/20	25 mm	38 mm	20 mm	75 g
NKI 25/30	25 mm	38 mm	30 mm	115 g
NKI 30/30	30 mm	45 mm	30 mm	135 g
NKI 35/30	35 mm	50 mm	30 mm	150 g
NKI 40/30	40 mm	55 mm	30 mm	165 g
NKI 45/35	45 mm	62 mm	35 mm	210 g
NKI 50/35	50 mm	68 mm	35 mm	235 g
NKI 55/35	55 mm	72 mm	35 mm	250 g
NKI 60/35	60 mm	82 mm	36 mm	290 g
NKI 65/35	65 mm	90 mm	36 mm	320 g

جدول سایز رولبرینگ سوزنی NA سری 4000

رولبرینگ سوزنی سری NA 4000 یکی از انواع رولبرینگ‌های سوزنی دو تکه است که از یک حلقه داخلی قابل جدا شدن و مجموعه سوزن‌ها به همراه قفسه تشکیل شده است. این سری معمولاً برای کاربردهایی طراحی شده که نیاز به مونتاژ یا دمونتاژ آسان دارند و همزمان نیازمند تحمل بار شعاعی بالا و بار محوری محدود هستند.

✅ ویژگی‌های رولبرینگ سوزنی NA سری 4000:

دارای حلقه داخلی جداشونده (مونتاژ آسان‌تر)
ظرفیت تحمل بار شعاعی بالا
مناسب برای کاربردهایی با بار محوری کم
طراحی‌شده برای دورهای بالا و پایداری بالا در کارکرد طولانی
اغلب دارای قفسه فولادی یا برنجی

🔧 کاربردهای معمول:

گیربکس‌ها و جعبه‌دنده‌های صنعتی
پمپ‌ها و موتورهای سنگین
ماشین‌آلات راه‌سازی و کشاورزی
تجهیزات انتقال نیرو

💡 نکته: اگر نیاز به تحمل بار محوری بیشتر وجود داشته باشد، می‌توان از ترکیب این سری با بلبرینگ تماس زاویه‌ای یا واشرهای رانشی استفاده کرد.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NA4900	10 mm	22 mm	13 mm	21 g
NA4901	12 mm	24 mm	13 mm	24 g
NA4902	15 mm	28 mm	13 mm	28 g
NA4903	17 mm	30 mm	13 mm	32 g
NA4904	20 mm	37 mm	17 mm	52 g
NA4905	25 mm	42 mm	17 mm	65 g
NA4906	30 mm	47 mm	17 mm	75 g
NA4907	35 mm	55 mm	20 mm	105 g
NA4908	40 mm	62 mm	22 mm	135 g
NA4909	45 mm	68 mm	22 mm	155 g
NA4910	50 mm	72 mm	22 mm	165 g
NA4911	55 mm	80 mm	25 mm	210 g
NA4912	60 mm	85 mm	25 mm	225 g
NA4913	65 mm	90 mm	25 mm	235 g
NA4914	70 mm	100 mm	30 mm	325 g
NA4915	75 mm	105 mm	30 mm	340 g
NA4916	80 mm	110 mm	30 mm	350 g
NA4917	85 mm	120 mm	35 mm	480 g
NA4918	90 mm	125 mm	35 mm	500 g
NA4919	95 mm	130 mm	35 mm	520 g

جدول سایز رولبرینگ سوزنی NA سری 6000

رولبرینگ سوزنی سری NA 6000 نوعی رولبرینگ سوزنی با حلقه داخلی و خارجی غیر قابل جدا شدن است که برای تحمل بارهای شعاعی بالا در فضاهای محدود طراحی شده است. این سری برخلاف سری 4000، ساختار یکپارچه‌تری دارد و معمولاً برای کاربردهایی با سرعت بالا و شرایط کاری سخت‌تر مورد استفاده قرار می‌گیرد.

✅ ویژگی‌های رولبرینگ سوزنی NA سری 6000:

دارای حلقه داخلی ثابت (غیر قابل جدا شدن)
مناسب برای تحمل بار شعاعی سنگین
طراحی فشرده با ظرفیت بالا در ابعاد کوچک
عملکرد پایدار در سرعت‌های بالا
نصب ساده‌تر نسبت به سری‌های جداشونده

🔧 کاربردهای رایج:

ماشین‌آلات صنعتی دقیق
موتورهای الکتریکی سنگین
پمپ‌های فشار بالا
جعبه‌دنده‌ها و تجهیزات انتقال قدرت

💡 نکته: اگر در طراحی نیاز به جداسازی حلقه داخلی از مجموعه وجود دارد، سری NA 4000 گزینه بهتری است. اما در صورت اولویت با یکپارچگی و مقاومت بالا، سری NA 6000 پیشنهاد می‌شود.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NA6900	10 mm	22 mm	16 mm	27 g
NA6901	12 mm	24 mm	22 mm	35 g
NA6902	15 mm	28 mm	23 mm	42 g
NA6903	17 mm	30 mm	23 mm	48 g
NA6904	20 mm	37 mm	30 mm	80 g
NA6905	25 mm	42 mm	30 mm	100 g
NA6906	30 mm	47 mm	30 mm	115 g
NA6907	35 mm	55 mm	36 mm	170 g
NA6908	40 mm	62 mm	40 mm	225 g
NA6909	45 mm	68 mm	40 mm	250 g
NA6910	50 mm	72 mm	40 mm	265 g
NA6911	55 mm	80 mm	45 mm	340 g
NA6912	60 mm	85 mm	45 mm	360 g
NA6913	65 mm	90 mm	45 mm	375 g
NA6914	70 mm	100 mm	54 mm	510 g
NA6915	75 mm	105 mm	54 mm	530 g
NA6916	80 mm	110 mm	54 mm	550 g
NA6917	85 mm	120 mm	63 mm	725 g
NA6918	90 mm	125 mm	63 mm	750 g
NA6919	95 mm	130 mm	63 mm	770 g

جدول سایز رولبرینگ سوزنی NAST

رولبرینگ سوزنی سری NAST نوعی رولبرینگ ترکیبی است که از غلتک‌های سوزنی، حلقه داخلی، و حلقه خارجی ضخیم با سطح غلتش بیرونی تشکیل شده و برای حرکت رفت و برگشتی یا چرخشی در مسیرهای راهنما (Track Rollers) طراحی شده است.

✅ ویژگی‌های رولبرینگ NAST:

دارای حلقه خارجی ضخیم با سطح کروی یا استوانه‌ای
مناسب برای حرکت در مسیرهای خطی یا غلتشی
تحمل بالا در برابر بار شعاعی و ضربه‌ای
قابل استفاده با یا بدون حلقه داخلی (بسته به نیاز)
بعضی مدل‌ها دارای آب‌بند برای محافظت در برابر آلودگی

🔧 کاربردهای متداول:

سیستم‌های راهنمای خطی
تجهیزات اتوماسیون و انتقال مواد
ماشین‌آلات صنعتی با حرکت رفت و برگشتی
رولرهای فشار در خطوط تولید

💡 نکته: رولبرینگ‌های NAST را می‌توان هم در کاربردهای چرخشی معمولی و هم در Track Roller‌ها (رولرهای مسیر) استفاده کرد، جایی که مقاومت در برابر ضربه و دقت حرکت مهم است.

کد رولبرینگ	قطر خارجی (D)	قطر داخلی (d)	عرض کل (B)	نوع قفل	وزن تقریبی
NAST 6ZZ	16 mm	6 mm	11 mm	شیاری (grooved)	12 g
NAST 8ZZ	19 mm	8 mm	12 mm	شیاری	17 g
NAST 10ZZ	22 mm	10 mm	12 mm	شیاری	20 g
NAST 12ZZ	26 mm	12 mm	15 mm	شیاری	29 g
NAST 15ZZ	35 mm	15 mm	19 mm	شیاری	52 g
NAST 17ZZ	40 mm	17 mm	20 mm	شیاری	68 g
NAST 20ZZ	47 mm	20 mm	24 mm	شیاری	95 g
NAST 25ZZ	52 mm	25 mm	25 mm	شیاری	115 g
NAST 30ZZ	62 mm	30 mm	29 mm	شیاری	150 g
NAST 35ZZ	72 mm	35 mm	35 mm	شیاری	210 g
NAST 40ZZ	80 mm	40 mm	35 mm	شیاری	250 g
NAST 45ZZ	85 mm	45 mm	40 mm	شیاری	295 g
NAST 50ZZ	90 mm	50 mm	40 mm	شیاری	310 g

جدول سایز رولبرینگ سوزنی NKIS

رولبرینگ سوزنی سری NKIS نوعی رولبرینگ شعاعی با حلقه داخلی بلندتر نسبت به سری NKI است. این طراحی برای کاربردهایی مناسب است که شفت نسبت به یاتاقان دارای جابجایی محوری جزئی یا حرکت رفت و برگشتی باشد.

✅ ویژگی‌های رولبرینگ NKIS:

دارای حلقه داخلی بلندتر از NKI
مناسب برای جابجایی محوری جزئی شفت
طراحی جمع‌وجور با ظرفیت تحمل بار شعاعی بالا
عملکرد پایدار در شرایط کاری پیوسته
قابل استفاده در شفت‌هایی که نیاز به حلقه داخلی جداگانه ندارند

🔧 کاربردهای رایج:

ماشین‌آلات راه‌سازی
تجهیزات کشاورزی
موتورهای صنعتی
سیستم‌های انتقال قدرت با جابجایی نسبی شفت

💡 نکته: اگر به رولبرینگ سوزنی با حلقه داخلی نیاز دارید اما جابجایی محوری در سیستم وجود ندارد، مدل NKI کافی است؛ اما اگر جابجایی محوری (محور بلند یا شفت متحرک) دارید، NKIS انتخاب بهتری است.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NKIS 20	20 mm	42 mm	20 mm	100 g
NKIS 25	25 mm	47 mm	22 mm	120 g
NKIS 30	30 mm	52 mm	22 mm	130 g
NKIS 35	35 mm	58 mm	22 mm	150 g
NKIS 40	40 mm	65 mm	22 mm	180 g
NKIS 45	45 mm	72 mm	22 mm	210 g
NKIS 50	50 mm	80 mm	28 mm	300 g
NKIS 55	55 mm	90 mm	30 mm	380 g
NKIS 60	60 mm	95 mm	30 mm	400 g
NKIS 65	65 mm	105 mm	34 mm	530 g
NKIS 70	70 mm	110 mm	40 mm	610 g
NKIS 75	75 mm	115 mm	40 mm	630 g
NKIS 80	80 mm	125 mm	44 mm	720 g
NKIS 85	85 mm	130 mm	46 mm	790 g
NKIS 90	90 mm	140 mm	48 mm	890 g
NKIS 100	100 mm	150 mm	54 mm	1.15 kg

جدول سایز رولبرینگ سوزنی NKS

رولبرینگ سوزنی سری NKS نوعی رولبرینگ بدون حلقه داخلی است که برای استفاده در فضاهای محدود طراحی شده و مستقیماً از شفت به عنوان مسیر غلتش استفاده می‌کند. این سری نسبت به NK دارای ظرفیت بار بالاتر است و در ابعاد بزرگ‌تری تولید می‌شود.

✅ ویژگی‌های رولبرینگ NKS:

فاقد حلقه داخلی (شفت باید سخت‌کاری و سنگ‌زنی شده باشد)
طراحی شده برای تحمل بار شعاعی سنگین
قطر خارجی بزرگ‌تر نسبت به سری NK
مناسب برای کاربردهای با فضای محدود و بارهای بالا
دارای قفسه نگهدارنده سوزنی با مقاومت بالا

🔧 کاربردهای رایج:

ماشین‌آلات صنعتی سنگین
گیربکس‌ها و موتورهای قوی
تجهیزات عمرانی و معدنی
ابزارآلات انتقال قدرت

💡 نکته: اگر شفت ماشین‌کاری نشده یا به‌درستی سخت‌کاری نشده باشد، بهتر است از مدل‌های NKI یا NKIS که دارای حلقه داخلی هستند، استفاده شود.

کد رولبرینگ	قطر داخلی (d)	قطر خارجی (D)	عرض (B)	وزن تقریبی
NKS 20	20 mm	32 mm	20 mm	55 g
NKS 22	22 mm	35 mm	20 mm	60 g
NKS 25	25 mm	38 mm	20 mm	65 g
NKS 28	28 mm	41 mm	20 mm	70 g
NKS 30	30 mm	45 mm	22 mm	85 g
NKS 32	32 mm	47 mm	22 mm	90 g
NKS 35	35 mm	50 mm	22 mm	95 g
NKS 37	37 mm	52 mm	22 mm	100 g
NKS 40	40 mm	55 mm	22 mm	110 g
NKS 43	43 mm	58 mm	22 mm	120 g
NKS 45	45 mm	60 mm	22 mm	125 g
NKS 48	48 mm	62 mm	22 mm	130 g
NKS 50	50 mm	65 mm	22 mm	135 g

امیداواریم که از این مطلب راضی بوده باشید.
