تفاوت بلبرینگ ساچمه گرد با ساچمه بشکه ای

بلبرینگ‌های ساچمه گرد و ساچمه بشکه‌ای دو نوع متفاوت از بلبرینگ‌ها هستند که بر اساس نوع بار و کاربرد آن‌ها در نظر گرفته‌ شده‌اند. تفاوت اصلی آن‌ها در شکل غلتک (ساچمه) و مسیر حرکتی که غلتک‌ها بر روی آن حرکت می‌کنند، است.

بلبرینگ‌های ساچمه گرد

بلبرینگ‌های ساچمه‌ای گرد، که به عنوان بلبرینگ‌های توپی یا Ball Bearings شناخته می‌شوند، از پرکاربردترین انواع بلبرینگ‌ها هستند و در طیف گسترده‌ای از کاربردهای صنعتی و خودرویی استفاده می‌شوند. طراحی ساده اما کارآمد آن‌ها، به‌ویژه در کاهش اصطکاک بین قطعات متحرک، مزیت قابل توجهی است. در اینجا به برخی از رایج‌ترین انواع بلبرینگ‌های ساچمه‌ای گرد پرداخته شده است:

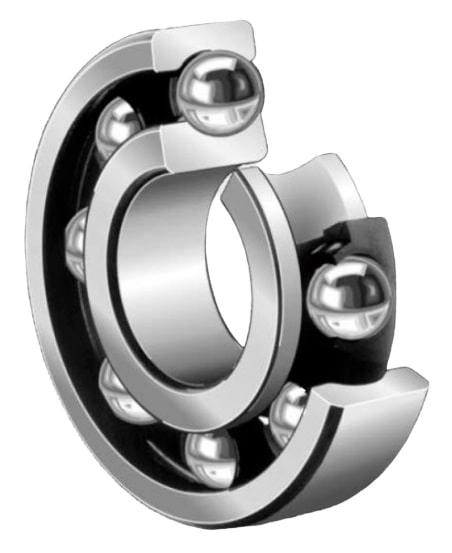

1. بلبرینگ‌های شیار عمیق (Deep Groove Ball Bearings)
این نوع از بلبرینگ‌ها به خاطر چند کاربردی بودنشان شناخته شده‌اند. طراحی شیار عمیق‌شان به آن‌ها اجازه می‌دهد تا در برابر بارهای شعاعی و محوری در هر دو جهت مقاومت خوبی ارائه دهند. آنها در اکثر کاربردهای صنعتی و بسیاری از انواع خودرو مورد استفاده قرار می‌گیرند.

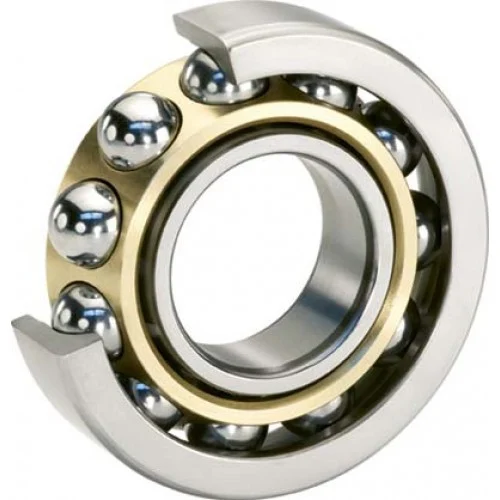

2. بلبرینگ‌های تماس زاویه‌ای (Angular Contact Ball Bearings)
این بلبرینگ‌ها برای کاربردهایی طراحی شده‌اند که نیاز به تحمل بارهای محوری سنگین و همچنین بارهای شعاعی دارند. زاویه تماس در این بلبرینگ‌ها امکان توزیع بهتر بار را فراهم کرده و در نتیجه به بهبود عملکرد کمک می‌کند.

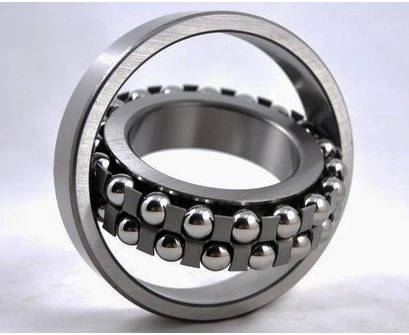

3. بلبرینگ‌های خودتنظیم (Self-aligning Ball Bearings)
این بلبرینگ‌ها برای کاربردهایی که ممکن است عدم هم‌محوری یا تغییر مکانی صورت بگیرد، ایده‌آل هستند. آن‌ها دارای دو ردیف از ساچمه‌هایی هستند که در یک مسیر مسطح شیاری و یک شیار کروی در حلقه بیرونی قرار دارند که اجازه می‌دهد حلقه داخلی به‌طور خودکار تنظیم شود.

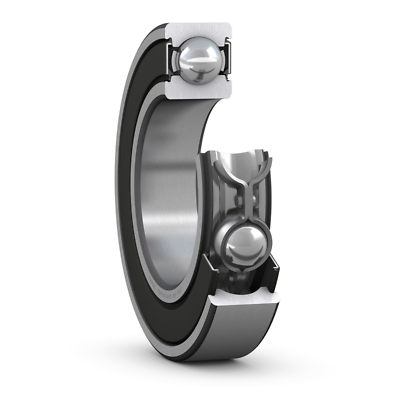

4. بلبرینگ‌های توپی با مهر و موم یا شیلد (Sealed or Shielded Ball Bearings)
این بلبرینگ‌ها دارای مهر و موم یا شیلد برای جلوگیری از ورود گرد و غبار و آلودگی‌ها به داخل بلبرینگ و همچنین نگهداری روان کاری در داخل هستند. آنها در محیط‌هایی که نیاز به حفاظت بیشتری دارند، مثل ابزارهای باغبانی یا ماشین‌آلات خارج از منزل، مورد استفاده قرار می‌گیرند.

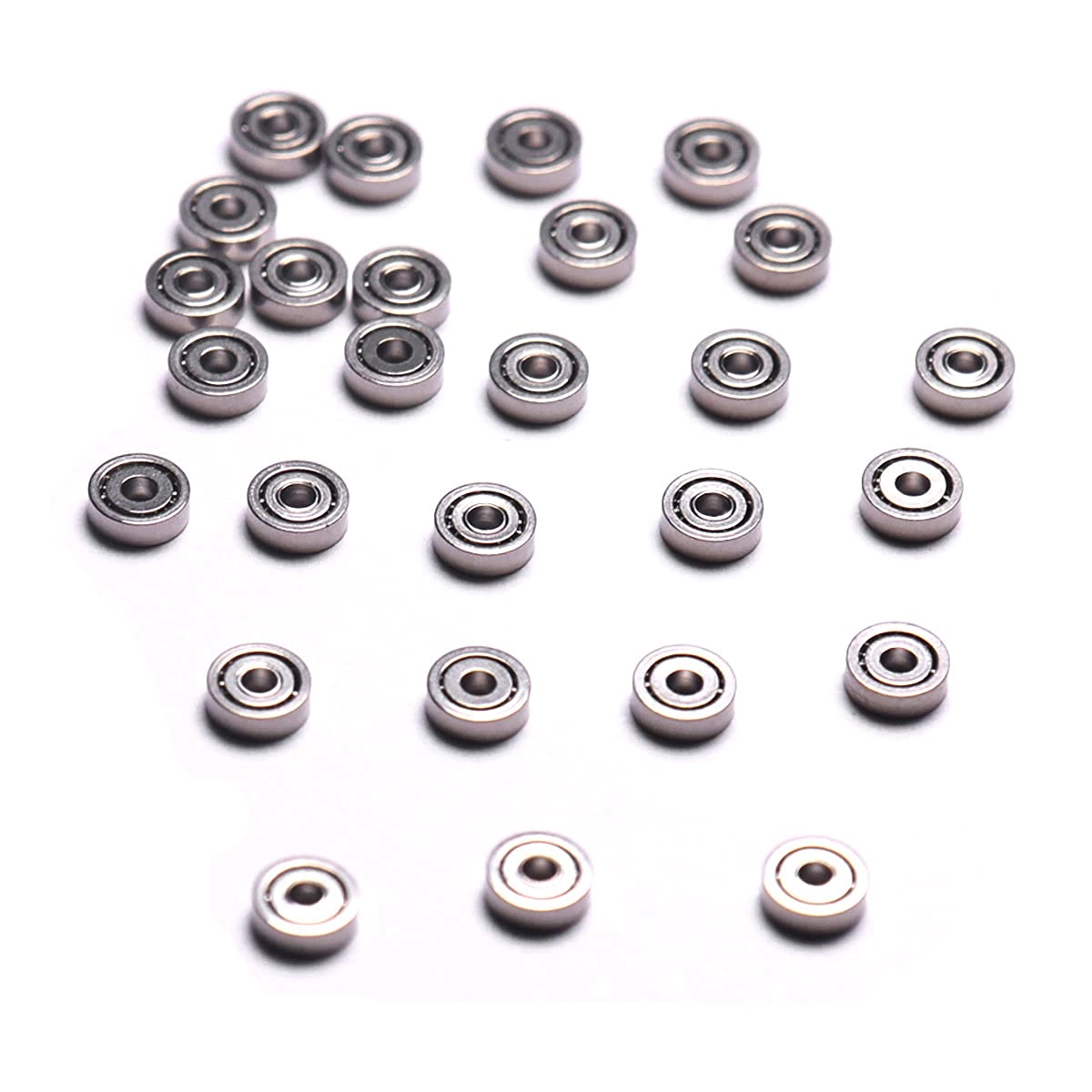

5. بلبرینگ‌های مینیاتوری (Miniature Ball Bearings)
این بلبرینگ‌های کوچک برای کاربردهایی با فضای محدود یا نیاز به بلبرینگ‌هایی با وزن بسیار کم طراحی شده‌اند، مانند تجهیزات الکترونیکی یا دستگاه‌های دقیق.

6. بلبرینگ‌های پرسرعت (High-speed Ball Bearings)
این بلبرینگ‌ها با متریال‌ها و قفس‌های خاص برای تحمل سرعت‌های بالا بدون افزایش دمای زیاد طراحی شده‌اند. مناسب برای کاربردهایی که نیاز به عملکرد بالا در سرعت‌های بالا دارند، مانند دستگاه‌های سرعت بالا یا تجهیزات دقیق.

تنوع در انواع بلبرینگ‌های ساچمه‌ای گرد به آنها اجازه می‌دهد تا در طیف وسیعی از کاربردها، از ماشین‌آلات صنعتی گرفته تا دستگاه‌های الکترونیکی و خودروهای سنگین، استفاده شوند. انتخاب صحیح بلبرینگ بر اساس نیازهای خاص هر کاربرد، کلید دستیابی به بهترین عملکرد و دوام است.

بصورت خلاصه:

-طراحی: دارای ساچمه‌های گرد هستند که در میان دو حلقه، یکی بیرونی و دیگری درونی، قرار می‌گیرند.
-باربری: عمدتاً برای تحمل بارهای شعاعی طراحی شده‌اند و می‌توانند مقدار محدودی بار محوری را نیز تحمل کنند.
-کاربرد: به‌طور معمول در موتورها، ژنراتورها، پمپ‌ها، و دستگاه‌های برقی کوچک که نیاز به سرعت بالا دارند، استفاده می‌شوند.
-مزایا: ساختار ساده، نصب آسان، قیمت پایین‌تر نسبت به سایر انواع بلبرینگ‌ها

...................................................................................................................................................................................................................................................................................................................................................................................

بلبرینگ‌های ساچمه بشکه‌ای

بلبرینگ‌های ساچمه‌ای بشکه‌ای، که به آنها بلبرینگ‌های ساچمه‌ای خودتنظیم یا spherical roller bearings نیز گفته می‌شود، طراحی ویژه‌ای دارند که به آنها اجازه می‌دهد علاوه بر بارهای شعاعی سنگین، بارهای محوری را در هر دو جهت نیز تحمل کنند. این بلبرینگ‌ها برای مقابله با عدم ترازی‌های کوچک بین محور و نگه‌دارنده استفاده می‌شوند. طراحی آنها این امکان را فراهم می‌کند که در مقابل عدم هم‌محوری و تغییرات ناشی از تحمل بار و جابجایی دمایی، انعطاف‌پذیر باشند.

انواع بلبرینگ ساچمه بشکه‌ای

1. بلبرینگ‌های ساچمه‌ای خودتنظیم با ردیف تکی (Single-Row Spherical Roller Bearings):
این بلبرینگ‌ها دارای یک ردیف غلتک بشکه‌ای هستند که در یک مسیر حلقه‌ای کروی شکل قرار می‌گیرند. آنها برای تحمل بارهای شعاعی سنگین و بارهای محوری معتدل در هر دو جهت طراحی شده‌اند. معمولاً در ابزارهایی با شرایط بار متوسط تا سنگین استفاده می‌شوند.

2. بلبرینگ‌های ساچمه‌ای خودتنظیم با ردیف دوگانه (Double-Row Spherical Roller Bearings):
دارای دو ردیف غلتک بشکه‌ای هستند که این اجازه را به آنها می‌دهد که در برابر بارهای سنگین‌تر و عدم ترازی بیشتری مقاومت کنند. به لطف طراحی خاص، این نوع بلبرینگ قادر به تحمل بارهای شعاعی بسیار سنگین و بارهای محوری در هر دو جهت است. آنها در صنایعی که نیاز به دقت و دوام بالا دارند به کار رفته‌اند.

3. بلبرینگ‌های ساچمه‌ای با قفسه پلی‌آمیدی (Spherical Roller Bearings with Polyamide Cage):
این نوع بلبرینگ‌ها از قفسه‌های ساخته شده از مواد پلی‌آمیدی استفاده می‌کنند که وزن کمتری دارند و به کاهش اصطکاک داخلی کمک می‌کنند، در نتیجه باعث بهبود کارایی و کاهش انرژی مصرفی می‌شوند.

4. بلبرینگ‌های ساچمه‌ای با طراحی خاص (Sealed Spherical Roller Bearings):
این نوع بلبرینگ‌ها دارای درپوش‌های محافظ یا مهر و موم‌هایی هستند که از ورود گرد و غبار و دیگر آلودگی‌ها به داخل بلبرینگ جلوگیری می‌کند و به حفظ روانکاری درونی کمک می‌کند. انتخاب مناسبی برای محیط‌های خشن یا کاربردهایی است که نگهداری محدود است.

5. بلبرینگ‌های ساچمه‌ای بشکه‌ای با درجه حرارت بالا (High Temperature Spherical Roller Bearings):
این مدل‌ها برای کار در درجه حرارت‌های بسیار بالا طراحی شده‌اند و معمولاً از مواد خاصی در ساخت آنها استفاده می‌شود که مقاومت در برابر حرارت بالایی دارد. مناسب برای کاربردهایی مانند کوره‌ها و تجهیزات فرآیندی که دماهای بالا اجتناب‌ناپذیر است.بلبرینگ‌های ساچمه‌ای بشکه‌ای، با توجه به طیف گسترده‌ای از طراحی‌ها و مشخصات خاص، قادر به پوشش دادن نیازهای گسترده‌ای از کاربردهای صنعتی هستند و عملکرد بی‌نظیری در شرایط مختلف ارائه می‌دهند.-

بصورت خلاصه:

طراحی: به جای ساچمه‌های گرد، از غلتک‌های بشکه‌ای شکل استفاده می‌کنند که به آن‌ها امکان می‌دهد در مسیرهای خمیده‌تر حرکت کنند.
-باربری: برای تحمل بارهای شعاعی بالا و بارهای محوری در هر دو جهت طراحی شده‌اند. همچنین می‌توانند تغییر موضعی در حالت شافت و بلوک بلبرینگ را جبران کنند.
-کاربرد: در کاربردهایی که تحمل بارهای سنگین و تنظیم خودکار مهم است، مانند نوردهای ورق، سیستم‌های نقلیه سنگین و توربین‌های بخار.
-مزایا: انعطاف‌پذیری بیشتر در تحمل بارهای متفاوت و قابلیت تنظیم خودکار به واسطه غلتک‌های بشکه‌ای.





تفاوت‌های کلیدی

-شکل غلتک‌ها: ساچمه گرد در مقابل بشکه‌ای که بر تحمل نوع و میزان بار تأثیر دارد.
-کاربردها: بلبرینگ‌های گرد برای بارهای سبک تا متوسط و سرعت‌های بالا، بلبرینگ‌های بشکه‌ای برای بارهای سنگین و شرایط کاری سخت‌تر.
-تحمل بار: بلبرینگ‌های ساچمه گرد تحمل کمتری نسبت به بارهای محوری دارند، در حالی که بلبرینگ‌های بشکه‌ای توانایی بالایی در تحمل بارهای شعاعی و محوری دارند.

انتخاب صحیح بین این دو نوع بلبرینگ به شرایط کاربردی و محدودیت‌های طراحی ماشین‌آلات وابسته است.
