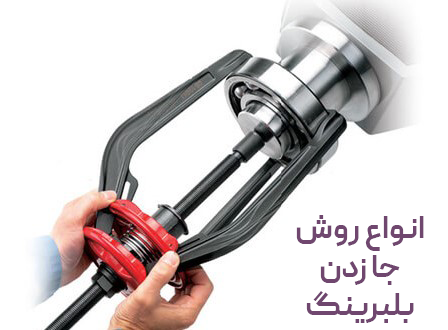

انواع روش های جا زدن بلبرینگ
برای جازدن بلبرینگ، روش‌های مختلفی وجود دارد که بسته به نوع بلبرینگ، ابعاد، و شرایط خاص محل نصب، متفاوت است. در اینجا به طور خلاصه چندین روش رایج برای نصب بلبرینگ‌ها آورده شده است:
**نصب به روش مطبوع سازی (Press Fit)**: در این روش، بلبرینگ با فشار مستقیم و یکنواخت به روی شفت یا داخل سوراخ نصب محل خود جا زده می‌شود. این کار با استفاده از پرس یا همر با صورت دقیق انجام می‌گیرد.
در این روش بلبرینگ بدون استفاده از مواد افزودنی یا حرارت از روی یک شفت یا داخل یک سوراخ نصب می‌شود. این فرآیند در دو حالت اتفاق می‌افتد:
1. **Interference Fit برای بلبرینگ داخلی (روی شفت)**:
- زمانی که بلبرینگ باید روی شفت نصب شود، قطر داخلی بلبرینگ کمی کوچکتر از قطر شفت است.
- هنگام نصب، بلبرینگ باید با فشار به اندازه کافی همراه باشد تا بتواند به درستی روی شفت بنشیند.
- این فشار می‌تواند از طریق پرس مکانیکی، پرس هیدرولیکی یا حتی با استفاده از چکش و واسطه‌ای نرم اعمال شود تا به بلبرینگ آسیب نرساند.
2. **Interference Fit برای بلبرینگ خارجی (داخل حفره)**
- وقتی بلبرینگ باید داخل حفره‌ای نصب شود، قطر خارجی بلبرینگ کمی بیشتر از قطر داخلی حفره است.
- نصب مشابه نصب روی شفت انجام می‌شود، اما فشار از خارج بلبرینگ اعمال می‌گردد تا به داخل حفره فشرده شود.
اهمیت دقت در این روش بسیار بالاست زیرا فشار غیریکنواخت می‌تواند به مسیر غلتش بلبرینگ آسیب بزند و عمر آن را کاهش دهد. همچنین باید توجه داشت که نباید به حلقه‌های نگهدارنده بلبرینگ فشار اعمال شود زیرا این امر می‌تواند به ساختار بلبرینگ آسیب برساند.
برای اجتناب از این مشکلات، ممکن است نیاز باشد از واسطه‌ها یا ابزارهایی استفاده شود که فشار را به صورت یکنواخت بر روی بلبرینگ وارد کنند. همچنین، قبل از نصب، تمیزی محافظت شده شفت و حفره باید اطمینان حاصل شود تا از نصب صحیح بلبرینگ اطمینان حاصل شود.
**نصب با استفاده از حرارت**: بلبرینگ در دمای بالا گرم شده و سپس روی شفت قرار می‌گیرد که پس از خنک شدن، بلبرینگ منقبض شده و بر روی شفت محکم می‌شود. به همین صورت، شفت نیز می‌تواند گرم شود تا در هنگام نصب راحت‌تر بر روی بلبرینگ برمورد 2 که به نصب بلبرینگ با استفاده از حرارت یا "Thermal Fit" معروف است، شیوه‌ای است که از تغییرات دمایی برای نصب آسان و صحیح بلبرینگ استفاده می‌کند. در این روش از خاصیت انبساط و انقباض فلزات با تغییر دما بهره گرفته می‌شود تا فرآیند نصب صورت گیرد.
**نصب بلبرینگ با گرم کردن شفت:**
1. بلبرینگ‌ها درون تجهیزات حرارتی مانند فرهای صنعتی یا با استفاده از پدهای توزیع کننده‌ی حرارت قرار داده می‌شوند تا با افزایش دما، داخلی بلبرینگ منبسط شود.
2. دما باید به گونه ای تنظیم شود که باعث تغییر خواص مکانیکی یا تخریب بلبرینگ نشود. معمولاً این دما بین 80 تا 120 درجه سانتیگراد است.
3. پس از رسیدن بلبرینگ به دمای مورد نظر، به سرعت و به دقت روی شفت یا داخل حفره قرار داده می‌شود. به دلیل انبساط حرارتی، بلبرینگ به راحتی در محل خود جاسازی می‌شود.
**نصب بلبرینگ با سرد کردن شفت:**
1. در برخی موارد، به جای گرم کردن بلبرینگ، شفت یا محل نصب را با استفاده از اسپری‌های تبرید، نیتروژن مایع، یا روش‌های دیگر سرد می‌کنند تا شفت منقبض شود.
2. پس از سردکردن شفت به اندازه‌ی کافی، بلبرینگی که در دمای محیط قرار دارد یا کمی گرم شده است، به راحتی بر روی شفت قرار می‌گیرد.
پس از قرارگیری بلبرینگ در محل مناسب و بازگشت دمای بلبرینگ به حالت معمولی (یا گرم شدن شفت سرد شده)، اندازه‌های منبسط شده یا منقبض شده به حالت عادی بازمی‌گردند و این باعث می‌شود اتصالی محکم بین بلبرینگ و شفت یا محل نصب‌اش ایجاد شود. این روش می‌تواند استرس و فشارهای ناشی از متدهای دیگر نصب را کاهش دهد و اغلب برای بلبرینگ‌های بزرگتر و شرایط نصب دقیق‌تر استفاده می‌شود.
ضرورت دارد که این فرآیند با در نظر گرفتن توصیه‌های فنی و دقت بالا انجام شود تا از آسیب به بلبرینگ یا ایجاد تنش‌های نامطلوب جلوگیری شود
**فیکسچرها و ابزارهای نصب**: استفاده از قطعات مخصوصی همچون ابزارهای نصب که به صورت مخروطی یا دارای سطوح هدایت‌کننده برای جازدن مناسب بلبرینگ بر روی شفت یا داخل سوراخ طراحی شده‌اند.
این ابزارها می‌توانند شامل صفحات نصب، رینگ‌های هدایت‌کننده، ورودی‌ها، و سایر وسایلی باشند که به طور خاص برای این کار ساخته شده‌اند.
**فیکسچرها و ابزارهای نصب برای بلبرینگ‌ها:**
1. **صفحات نصب (Mounting Plates):** این صفحات به عنوان سطحی برای قرار دادن بلبرینگ به کار می‌روند و اطمینان از فشرده شدن بلبرینگ در درست‌ترین قطر ممکن را فراهم می‌کنند.
2. **رینگ‌های هدایت‌کننده (Guide Rings):** این رینگ‌ها برای هدایت کردن بلبرینگ به سمت محور نصب استفاده می‌شوند تا از فشار یا ضربه مستقیم به عناصر غلتشی جلوگیری شود.
3. **واسطه‌ها و متعلقات نصب:** کاپ‌ها یا واسطه‌های مخصوصی وجود دارند که در هنگام استفاده از پرس یا ضربه برای جازدن بلبرینگ، فشار یکنواختی اعمال می‌کند بدون اینکه به اجزای حساس بلبرینگ آسیب برساند.
4. **ابزارهای کششی (Pullers):** برای جدا کردن بلبرینگ از شفت یا محل نصب داخلی، ابزارهای کششی مخصوصی می‌توانند به کار روند تا بلبرینگ را به صورت موثر و بی‌خطر خارج کنند.
5. **ابزارهای ضربه‌زن (Impact Fitters):** این ابزارها با استفاده از ضربه‌های ملایم و کنترل شده، بلبرینگ را در محل خود جای می‌دهند ضمن اینکه از وارد آمدن فشار بیش از حد به بلبرینگ خودداری می‌کنند.
این ابزارها به گونه‌ای طراحی شده‌اند که فشار و نیروی نصب به طور مساوی بر روی بلبرینگ توزیع شود، از هر گونه تماس نامناسب که ممکن است به عناصر غلتشی آسیب برساند، جلوگیری کند و نصبی مستقیم و صحیح را تضمین نماید. استفاده صحیح از این ابزارها می‌تواند ریسک آسیب دیدگی بلبرینگ را در هنگام نصب به میزان قابل توجهی کاهش دهد و اطمینان حاصل کند که عملیات نصب با دقت و اثربخشی انجام شود.
**روش‌های هیدرولیکی**: برای نصب بلبرینگ‌های بزرگ و سنگین، گاهی از روش‌های هیدرولیکی استفاده می‌شود که فشار یکنواخت و قابل کنترلی را برای نصب بلبرینگ ایجاد می‌کند.
این روش مخصوصاً برای بلبرینگ‌های با ابعاد بزرگ و وزن زیاد استفاده می‌شود که اعمال فشار یا نیروی دستی برای جازدن آن‌ها نه تنها دشوار، بلکه خطرناک نیز می‌باشد.
1. **استفاده از پمپ‌های هیدرولیکی:** برای اعمال نیرویی یکنواخت و قابل تنظیم، از پمپ‌های هیدرولیکی استفاده می‌شود. این پمپ‌ها می‌توانند فشار بسیار بالایی را تولید کنند که به طور مستقیم و یکنواخت به بلبرینگ اعمال می‌شود، بدون اینکه به عناصر غلتشی آن آسیب برساند.
2. **استفاده از سیلندرهای هیدرولیک:** در این روش، یک سیلندر هیدرولیک به همراه یک پیستون به کار گرفته می‌شود که با جابجایی روغن تحت فشار درون محفظه‌ی سیلندر، پیستون حرکت کرده و نیروی مورد نیاز برای جازدن بلبرینگ را ایجاد می‌کند.
3. **استفاده از اینداکتورهای هیدرولیکی:** این ابزارها که برای جازدن و خارج کردن بلبرینگ‌ها استفاده می‌شوند، شامل یک واحد الکترو هیدرولیکی هستند که با استفاده از نیروی مغناطیسی، فشار مورد نیاز برای جابجایی بلبرینگ را فراهم می‌آورند.
4. **لوله‌ها و شیلنگ‌های هیدرولیکی:** این قطعات، نیروی هیدرولیکی را از پمپ‌ها به سیلندرها انتقال می‌دهند و باید قابلیت تحمل فشارهای بالا را داشته باشند.
روش هیدرولیکی امکان نصب بلبرینگ‌ها را با دقت و کنترل بیشتری فراهم می‌آورد و احتمال آسیب‌دیدگی یا نصب نادرست بلبرینگ‌ها را کاهش می‌دهد. همچنین، استفاده از این روش کارکرد ایمنی بالایی برای اپراتورها دارد، زیرا آن‌ها مجبور نیستند نیروی فیزیکی زیادی را اعمال کنند و با دستورات دقیق می‌توانند عملیات نصب را به انجام برسانند.
**روش ضربه‌ای**: در مواردی خاص که استفاده از روش‌های دیگر ممکن نیست، می‌توان با استفاده از چکش و واسطه‌ای محافظ (مثلاً قطعه ای از چوب یا پلاستیک) بلبرینگ را به صورت ضربه‌ای جا زد.
مورد 5 به روش ضربه‌ای برای نصب بلبرینگ اشاره دارد که ممکن است در شرایط خاص مورد استفاده قرار گیرد، علی‌رغم اینکه معمولاً آخرین گزینه به شمار می‌آید به دلیل اینکه می‌تواند بیشترین ریسک آسیب را به بلبرینگ داشته باشد. این روش به خصوص زمانی استفاده می‌شود که سایر روش‌های نصب مانند پرس کردن یا استفاده از حرارت میسر نباشند.
1. **استفاده از چکش و وردنه (Mallet):** بلبرینگ با استفاده از چکشی که دارای وردنه‌ای نرم مانند پلاستیک، چوب یا لاستیک است، نصب می‌شود تا از آسیب رساندن به عناصر رولینگ و سایر قسمت‌های حساس جلوگیری شود.
2. **ضربه‌های ملایم و یکنواخت:** ضربات باید ملایم و یکنواخت باشند تا فشارهای نامتعادل ایجاد نشود که می‌تواند به ترک خوردن یا خرابی بلبرینگ منجر شود.
3. **موقعیت‌یابی دقیق:** قبل از ضربه زدن، بلبرینگ باید به طور دقیق در موقعیتی که قرار است نصب شود قرار گیرد تا اطمینان حاصل شود که ضربه‌ها در راستای صحیح وارد می‌شوند.
4. **اغلب برای بلبرینگ‌های کوچک:** این روش بیشتر برای نصب بلبرینگ‌های کوچک و با تحمل اندازه‌های کم استفاده می‌شود، زیرا در بلبرینگ‌های بزرگتر، فشار ناشی از ضربه می‌تواند اثرات مخرب تری داشته باشد.
5. **واسطه انتقال ضربه:** باید از یک واسطه انتقال ضربه استفاده شود تا از مستقیم برخورد فلز با فلز و آسیب رساندن به سطح بلبرینگ خودداری شود. این واسطه باید مستحکم و در عین حال قادر به جذب شوک‌های ناشی از ضربه باشد.
این روش توصیه می‌شود که تنها زمانی به کار رود که امکان استفاده از روش‌های دیگر نصب وجود ندارد یا در مواقعی که شرایط و امکانات محدودی دارید، زیرا کنترل فرآیند نصب در این روش کمتر است و خطر آسیب‌دیدگی بلبرینگ بالاتر است. به هنگام استفاده از روش ضربه‌ای، دقت و احتیاط فراوانی لازم است.
**استفاده از بیندر و مواد اتصال دهنده**: گاهی از مواد شیمیایی همانند بیندرها یا چسب‌های صنعتی برای محکم‌کردن بلبرینگ در محل نصب خود استفاده می‌شود، به خصوص زمانی که فضای بین بلبرینگ و شفت یا سوراخ نصب بیش از حد مجاز باشد.
مورد آخر می‌تواند به روش‌های تخصصی‌تر نصب بلبرینگ‌ها اشاره داشته باشد، که در آن از تکنولوژی و ابزارهای پیشرفته برای اطمینان از نصب بدون خطا و بسیار دقیق استفاده می‌شود.
**نصب پیشرفته بلبرینگ با استفاده از روش‌های تخصصی:**
1. **نصب با کنترل فرکانس ارتعاشی (Vibration Frequency Control):** در این روش، ابزارهایی که قادر به سنجش فرکانس ارتعاشی بلبرینگ در حین نصب هستند، بلبرینگ را تا جایی که به نقطه مطلوب فرکانس برسد، به شفت یا محل نصب فشار می‌دهند.
2. **استفاده از تکنولوژی لیزر محوریابی (Laser Alignment):** برای اطمینان از محوربندی صحیح بلبرینگ‌ها در طول نصب، از ابزارهای محوریاب لیزری استفاده می‌شود که دقت بسیار بالایی دارند.
3. **محوریابی با سیستم‌های الکترونیکی:**
این سیستم‌ها از سنسورها و نرم‌افزارهای تخصصی برای تشخیص موقعیت دقیق و اطمینان از نصب صحیح بلبرینگ استفاده می‌کنند.
4. **نصب با کنترل دمایی:**
در این روش، تجهیزات حساس به دما مانند ترموکوپل‌ها برای مانیتور کردن و کنترل دمای بلبرینگ و شفت طی نصب استفاده می‌شوند.
5. **استفاده از روبات‌های نصب اتوماتیک:**
در صنایع خاصی که دقت فوق‌العاده‌ای مورد نیاز است، می‌توان از روبات‌های اتوماتیک برای انجام فرآیند نصب استفاده کرد تا هر گونه خطای انسانی را به حداقل برساند.
این روش‌ها عموماً در برخی صنایع خاص و برای نصب بلبرینگ‌های بسیار حساس و دقیق استفاده می‌شوند. کنترل دقیق فرایندها از طریق استفاده از تجهیزات تخصصی یاد شده اطمینان از طولانی‌تر شدن عمر بلبرینگ‌ها پس از نصب و کاهش خطر خرابی و توقف فرآیندهای صنعتی را به همراه دارند.
به یاد داشته باشید که انتخاب روش مناسب نصب بر اساس توصیات سازنده بلبرینگ، ابعاد و طراحی مکانیکی نظیر تحمل‌ها و همچنین شرایط کاری آن انجام می‌گیرد. هریک از این روش‌ها نیاز به ابزارها و دانش فنی خاصی دارد و باید با دقت و مطابق با دستورالعمل‌ها انجام شود تا از آسیب به بلبرینگ یا تجهیزات جلوگیری شود.
